Danas, 28. prosinca 2021. godine prošla je godina dana od pretpotresa u Petrinji, magnitude M=5.0. Nakon navedenog potresa, dan kasnije, 29. prosinca 2020. godine dogodio se razorni potres magnitude M=6.2. Ovdje ukratko prikazujemo utjecaj mobilne mreže seizmoloških postaja PetrinjaNET na kvalitetu rada sustava automatske lokacije kojeg je razvila i održava Seizmološka služba Republike Hrvatske, smještena na Geofizičkom odsjeku Prirodoslovno-matematičkog fakulteta Sveučilišta u Zagrebu.

Ovom prilikom još jednom zahvaljujemo Vladi RH i MZO na donaciji ove vrijedne opreme

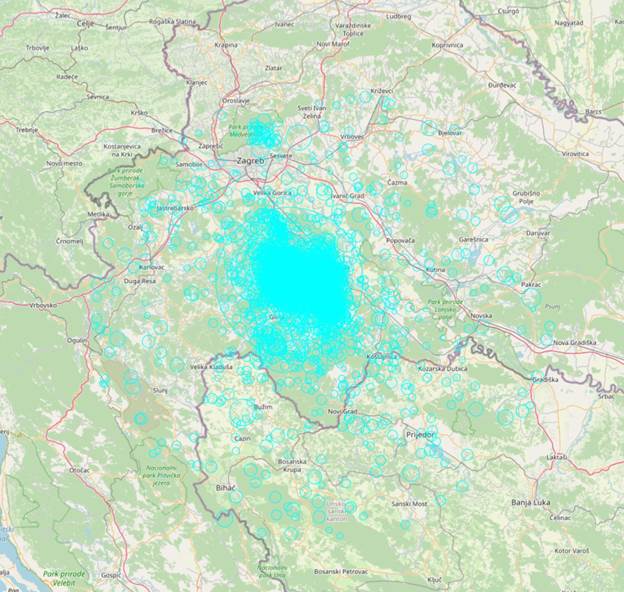

Slika 1. Pretpotres, glavni potres i naknadni potresi u epicentralnom području oko Petrinje, počevši sa pretpotresom 28/12/2020. i zaključno s 28/12/2021. godine. Prikazani rezultati su izvađeni iz sustava automatske lokacije potresa kojeg je razvila i održava Seizmološka služba Republike Hrvatske. Koristi se sustav SeisComP3 bez komercijalnih dodataka. Ukupno je detektirano 3906 potresa u krugu od 70 km oko Petrinje. U krugu od 20 km od Petrinje detektirano je 3270 potresa.

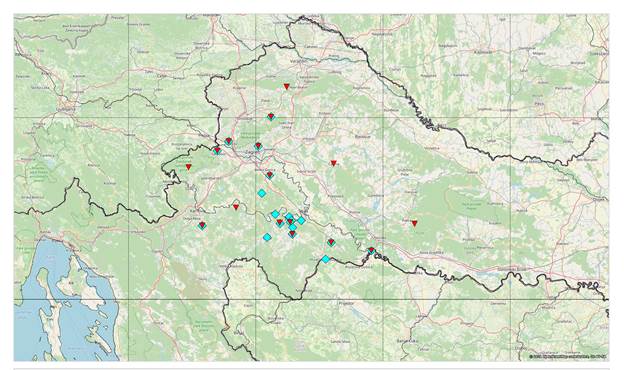

Slika 2. Postaje mobilne mreže PetrinjaNET postavljene oko epicentralnog područja. Plavi rombovi predstavljaju akcelerometre, crveni trokuti seizmometre. Detalji su prikazani u tablicama 1. i 2.

Tablica 1. Postaje sa seizmometrima MBB-2 i digitalizatorima Quanterra Q330S+ koje čine dio mobilne mreže PetrinjaNET.

Tablica 2. Postaje koje koriste ETNA2 akcelerografe iz mobilne mreže PetrinjaNET.

Slika 3. a) Odziv seizmometra MBB-2

Slika 3. b)  Odziv ETNA2 akcelerografa

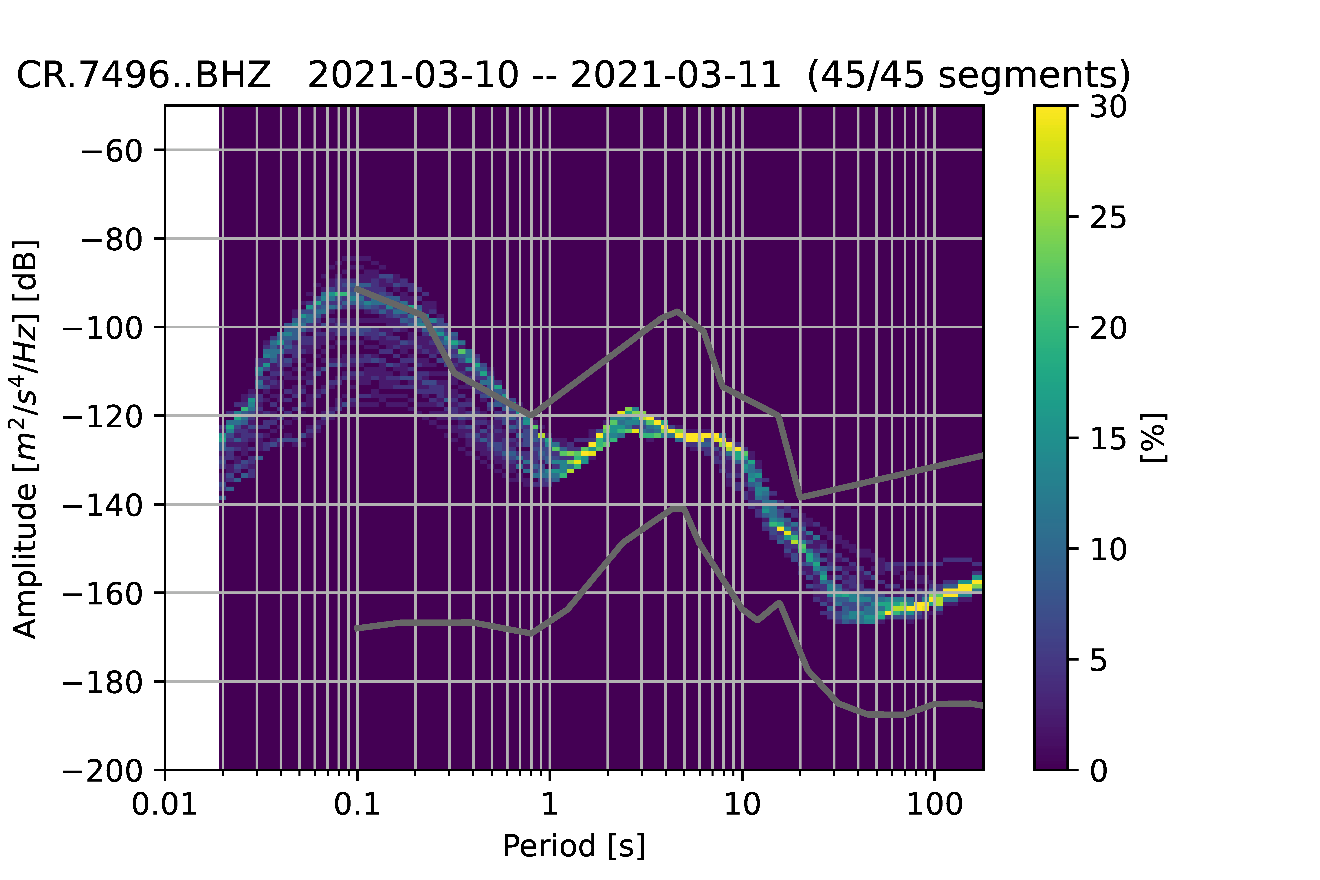

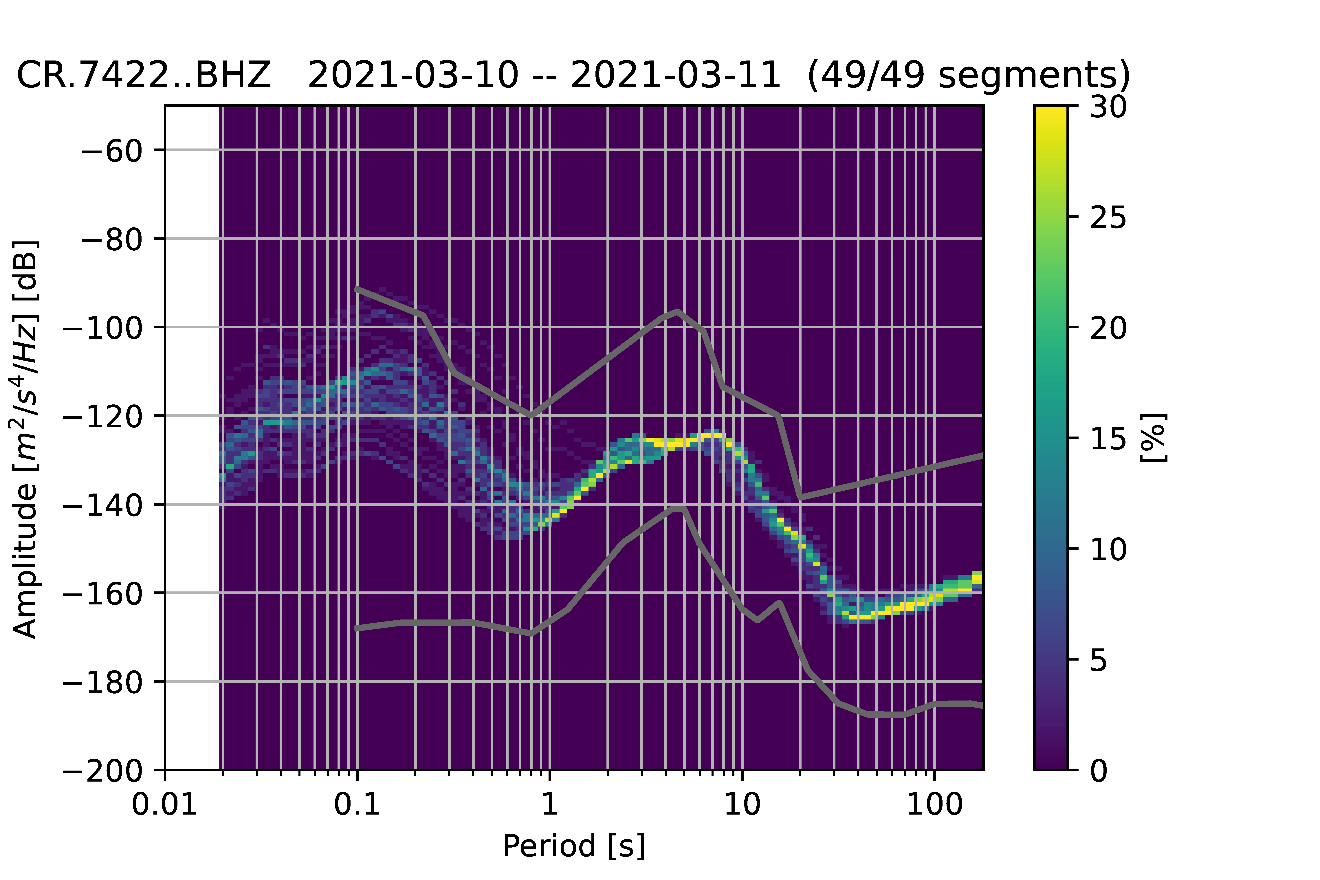

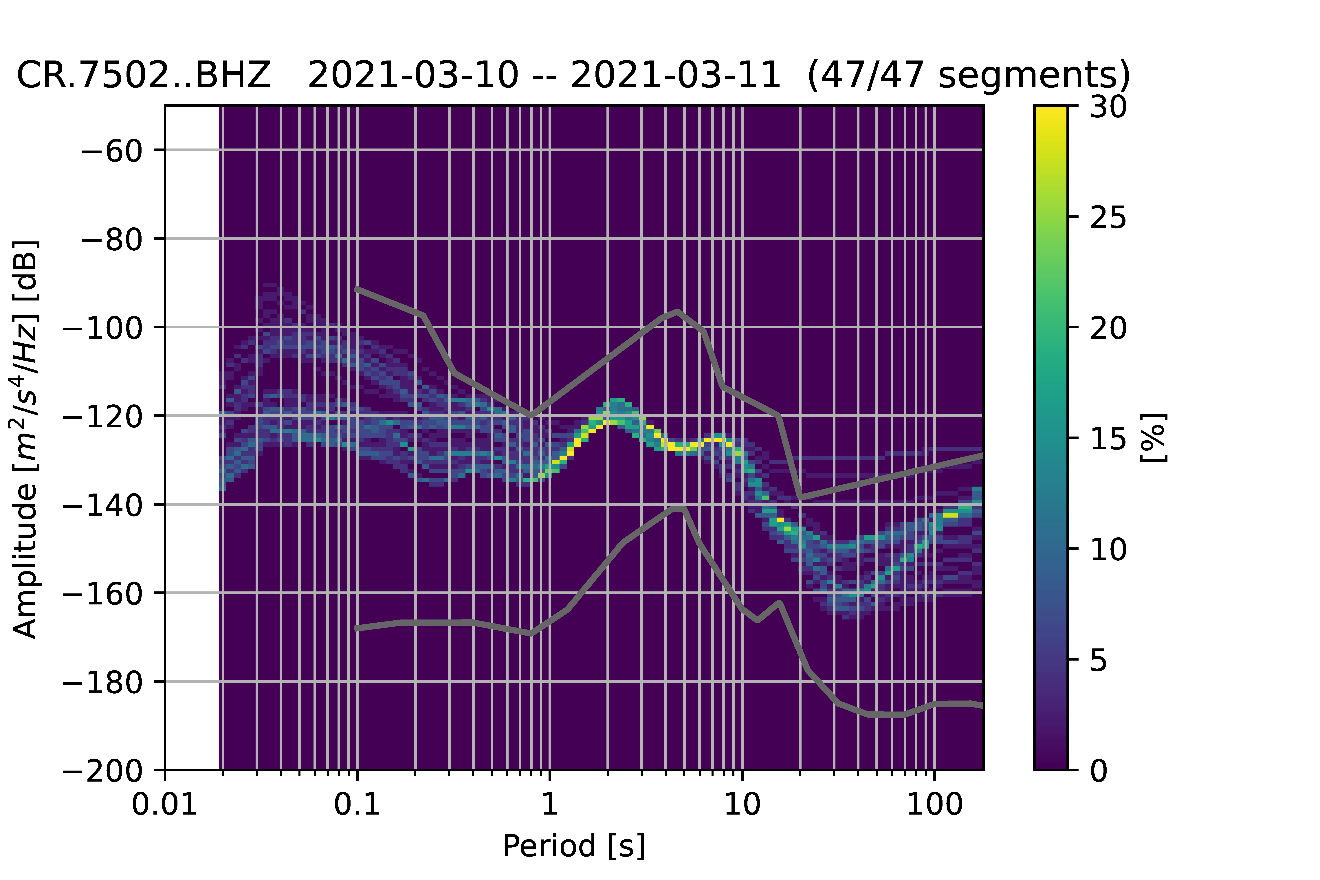

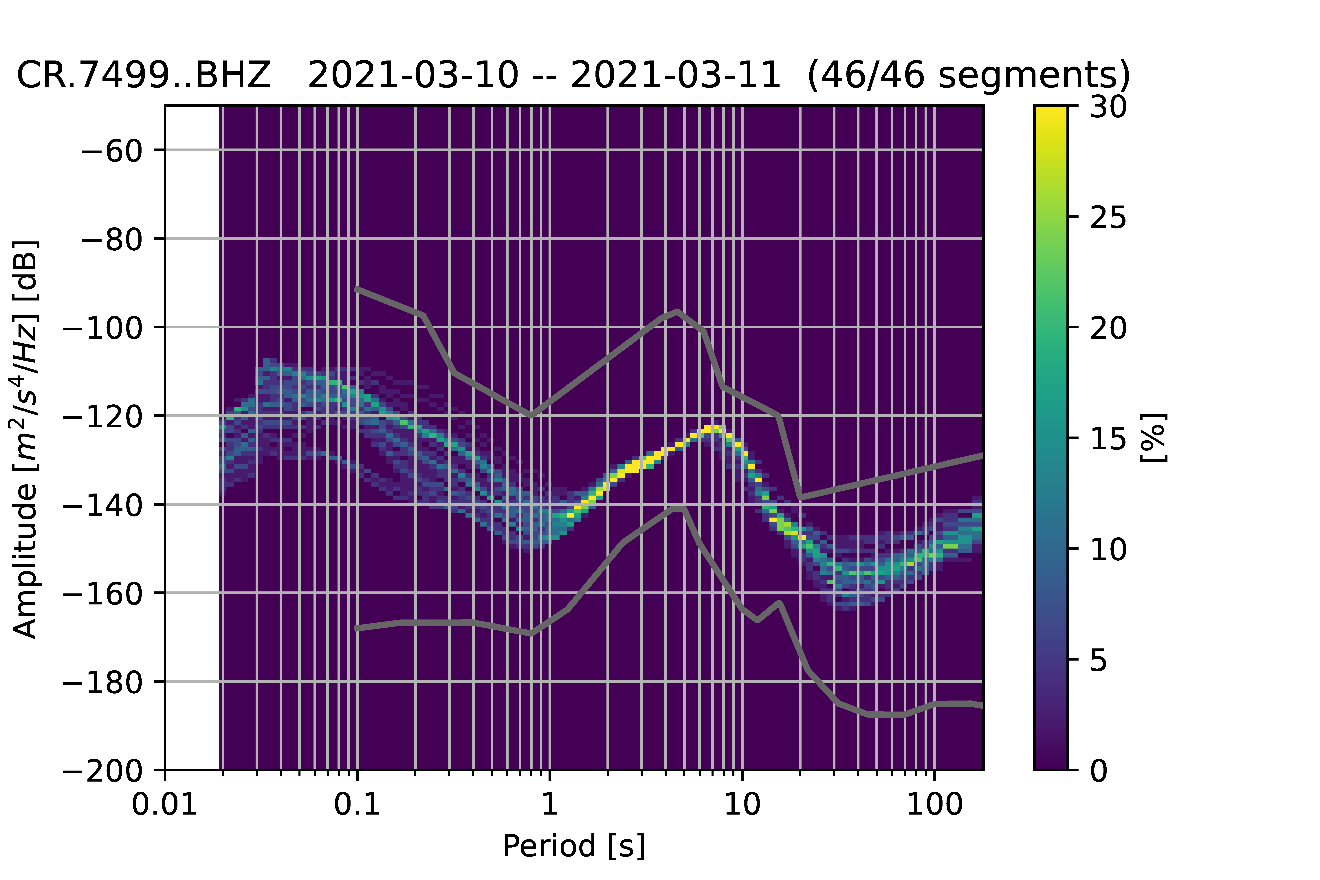

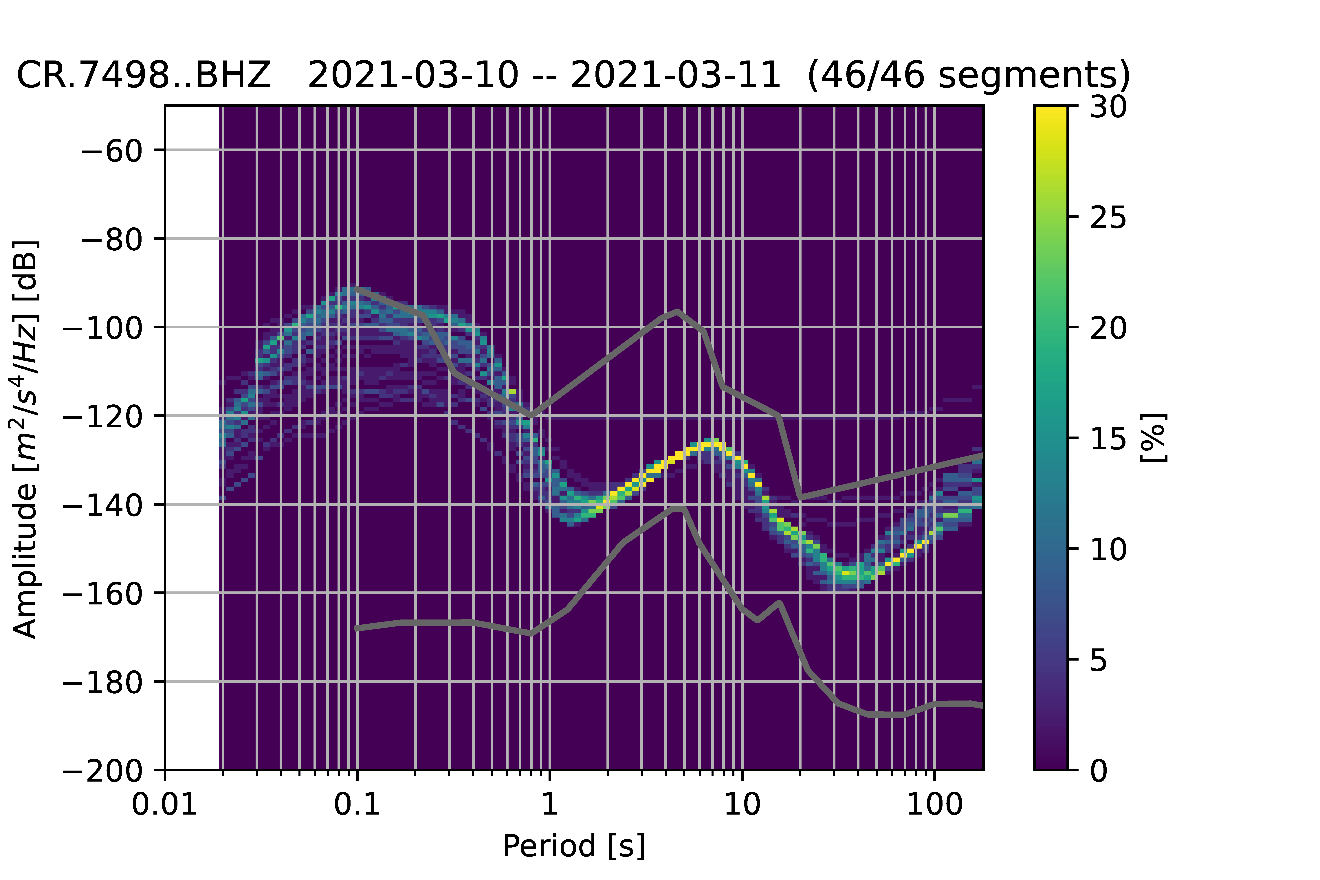

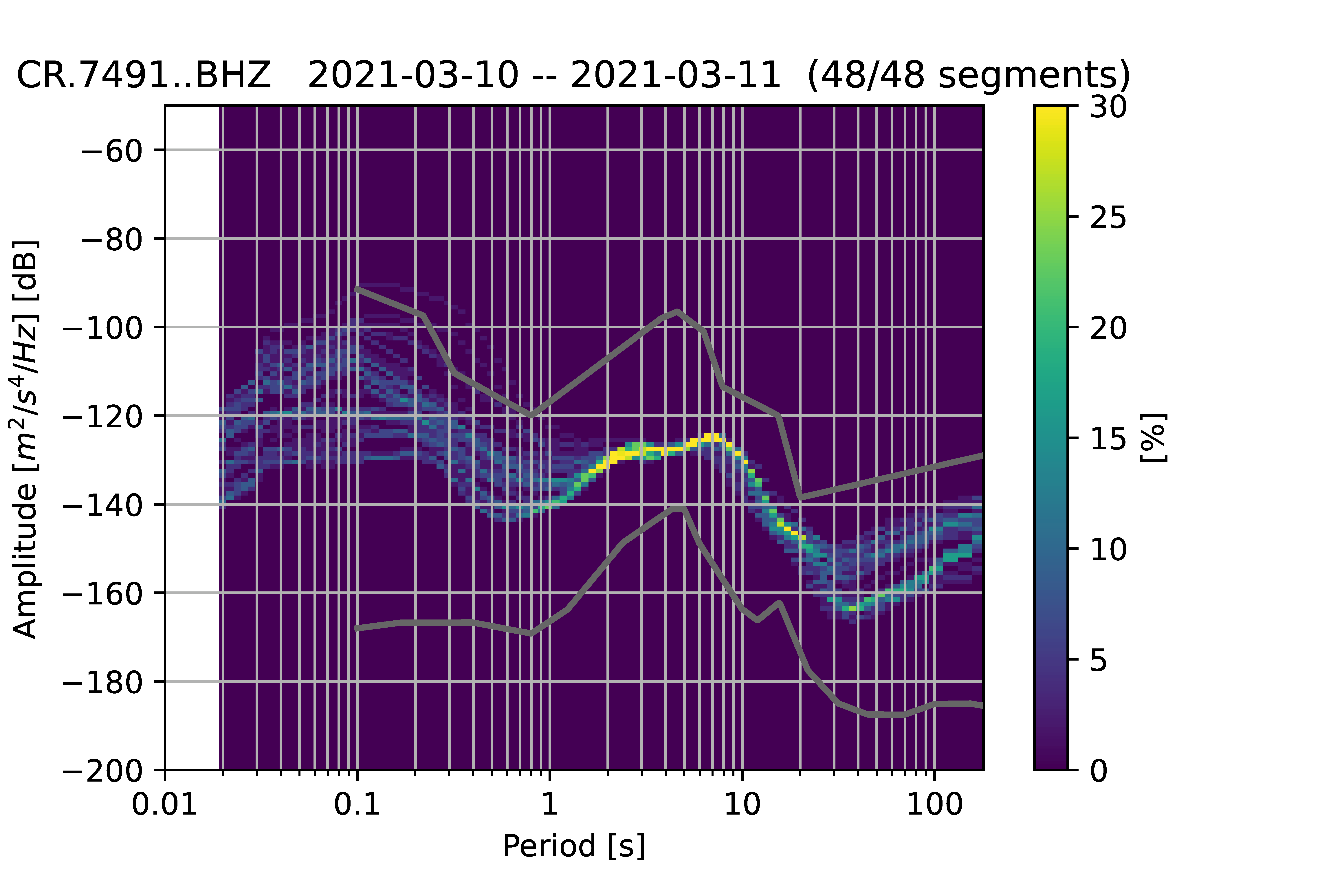

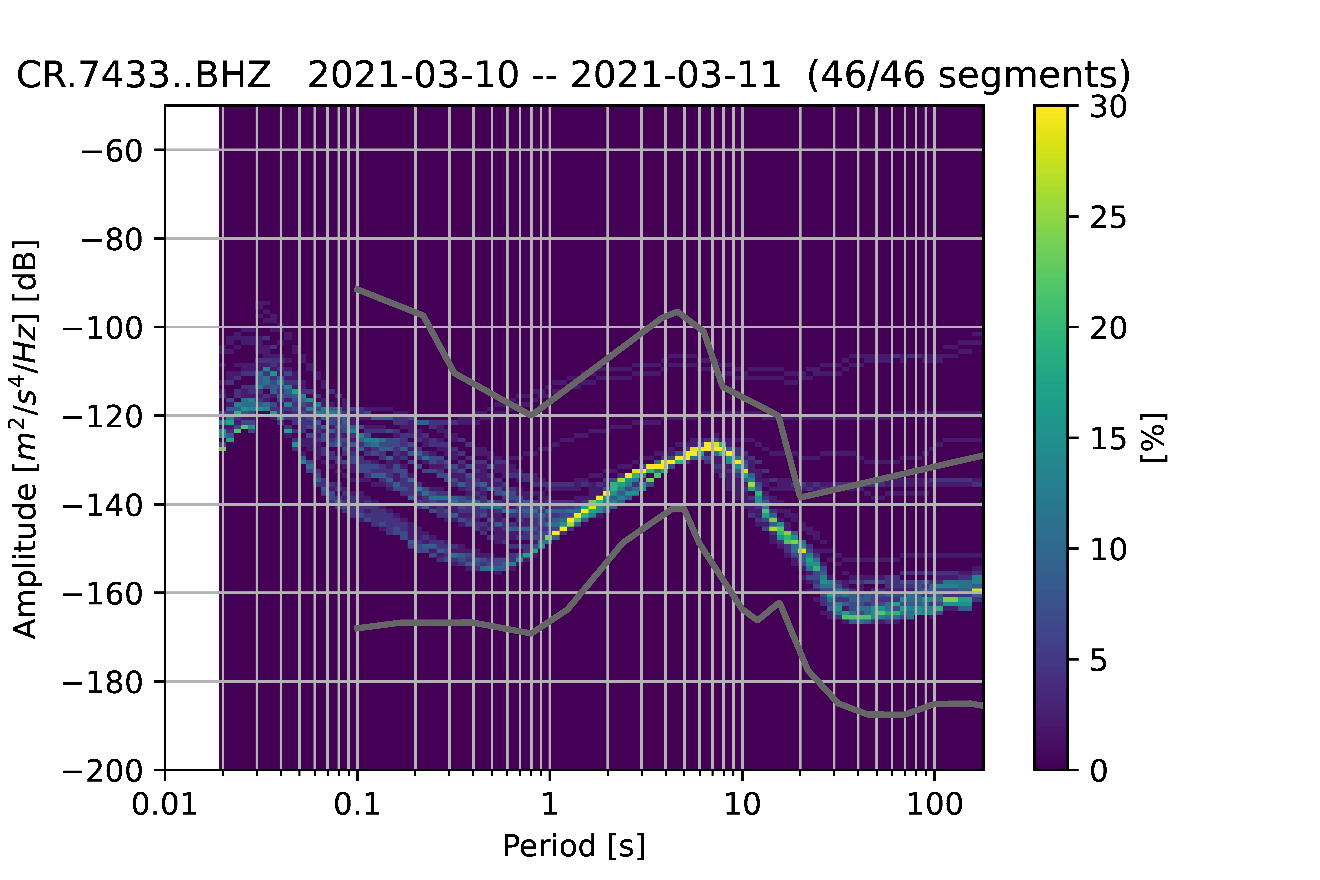

Slika 4. a) Kvaliteta signala na nekim stanicama iz mobilne mreže PetrinjaNET koje koriste MBB-2 seizmometre i Quanterra Q330S+ digitalizatore. Vidljiva je zadovoljavajuća kvaliteta omjera signal/šum na postajama.

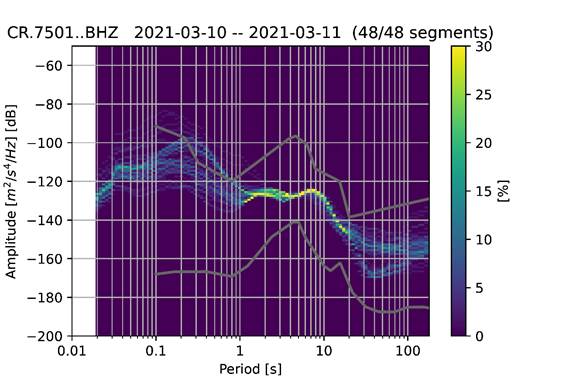

Slika 4. b) Kvaliteta signala na nekim stanicama iz mobilne mreže PetrinjaNET koje koriste MBB-2 seizmometre i Quanterra Q330S+ digitalizatore. Vidljiva je zadovoljavajuća kvaliteta omjera signal/šum na postajama.

Slika 4. c) Kvaliteta signala na nekim stanicama iz mobilne mreže PetrinjaNET koje koriste MBB-2 seizmometre i Quanterra Q330S+ digitalizatore. Vidljiva je zadovoljavajuća kvaliteta omjera signal/šum na postajama.

Slika 4. d) Kvaliteta signala na nekim stanicama iz mobilne mreže PetrinjaNET koje koriste MBB-2 seizmometre i Quanterra Q330S+ digitalizatore. Vidljiva je zadovoljavajuća kvaliteta omjera signal/šum na postajama.

Prije postavljanja mobilne mreže PetrinjaNET, oko 5% potresa koje je sustav automatske lokacije locirao imalo je dubine koje su se razlikovale od 0 ili 10 km. Po postavljanju mobilne mreže taj se postotak digao na 58% (preliminarni podaci, ne na cijelom setu podataka). Navedeno je prikazano na slikama 5. i 6.

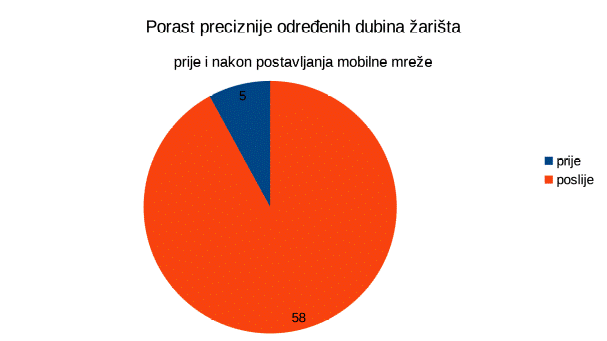

Slika 5. Porast broja preciznije određenih dubina žarišta nakon instalacije mobilne mreže PetrinjaNET.

a)

b)

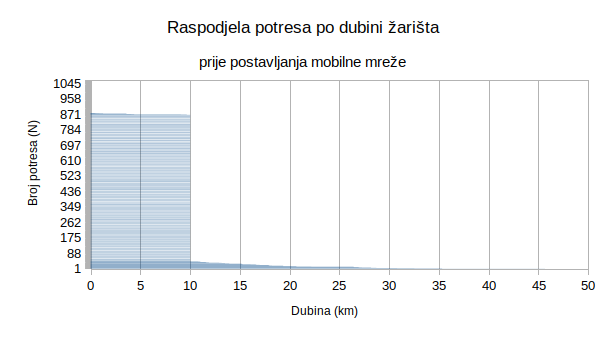

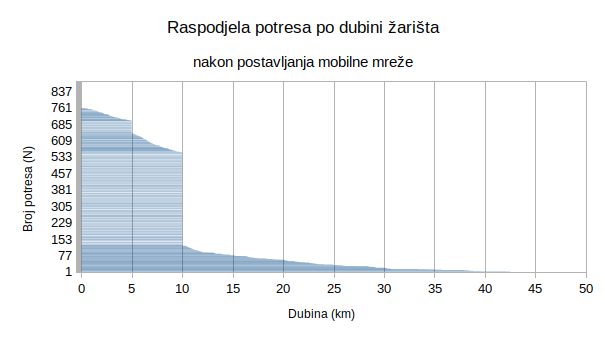

Slika 6. Porast broja preciznije određenih dubina žarišta postavljanjem mobilne mreže PetrinjaNET: a) prije postavljanja, b) nakon postavljanja.

Nakon postavljanja mobilne mreže, broj detektiranih slabijih potresa (magnitude <2.0) porasao je sa 12% na 67%.

Slika 7. Porast broja detektiranih slabijih potresa sustavom automatske lokacije nakon postavljanja mobilne mreže PetrinjaNET.

Već ovo unaprijeđenje sustava automatske lokacije pokazuje koliko je mobilna mreža PetrinjaNET korisna i ukazuje na mnoštvo vrijednih podataka koji će se iz njenog rada još dobiti. Na slici 8. prikazan je zapis jednog umjerenog potresa Petrinjske serije na seizmografima i akcelerografima mobilne mreže PetrinjaNET.

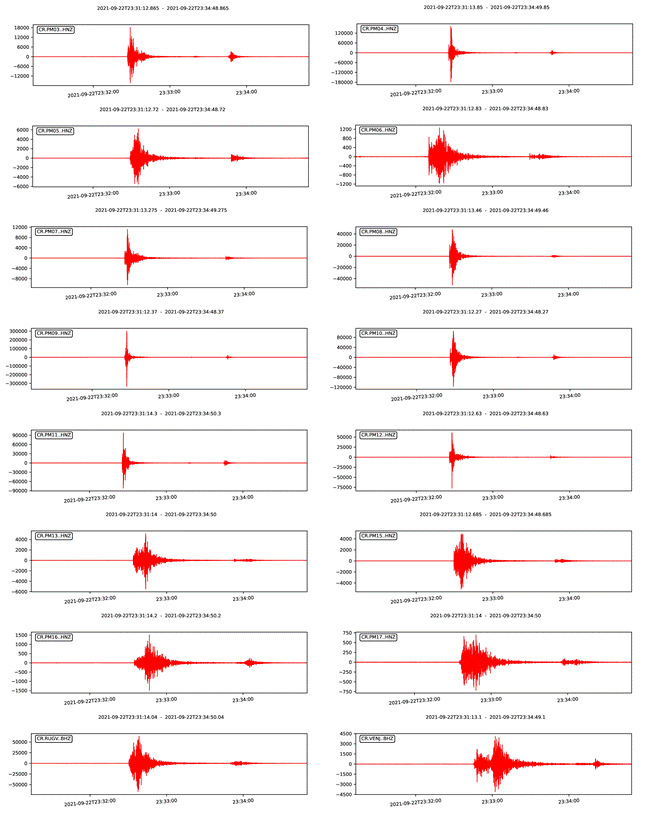

Slika 8. a)  Prikaz zapisa potresa na postajama mobilne mreže PetrinjaNET.

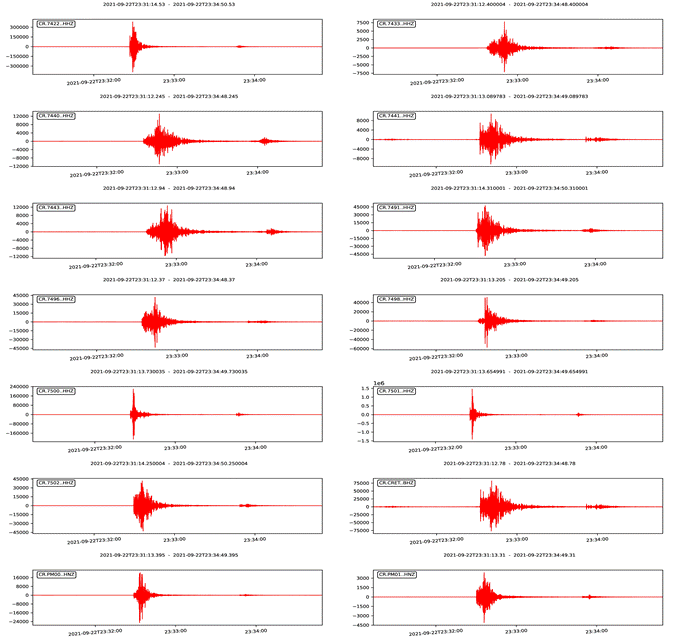

Slika 8. b)  Prikaz zapisa potresa na postajama mobilne mreže PetrinjaNET.
